简述

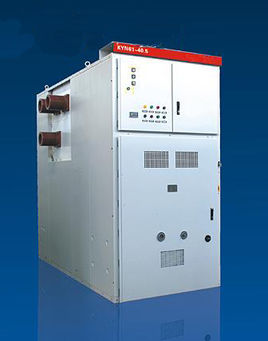

KYN61-40.5铠装移开式交流金属封闭开关设备(以下简称 “开关设备”) 其主要特点是柜内配用ZN85-40.5型全绝缘真空断路器及弹簧操动机构，柜体采用钢板喷塑组装而成，提高了手车与柜体的配合精度， 手车推进拉出十分轻便，互换性强。外形美观、方案齐全、使用安全可靠。
本产品用于35kV三扣交流50Hz电力系统中，作为发电厂、变电所及丁矿企业的配电室接受与分配电能之用， 具宥控制、保护和监测等功能。
本产品符合：GB3906《3～35kV交流金属封闭开关设备》、GB/TII022《高压开关设备和控制设备标准的共用技术要求》、DL/T404《交流高压开关柜订货技术条件》、IEC60298《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》标准。
使用环境
1.周围空气温度：-15℃~+40℃；
2.海拔高度：2000m及以下；
3.湿度条件：
日平均相对湿度：≤95%，日平均水蒸气压力不超过2.2kPa；
月平均相对湿度：≤90%，日平均水蒸气压力不超过1.8kPa。
4.地震烈度：不超过8度；
5.没有腐蚀性或可燃性气体等明显污染的场所；
注：超出上述正常使用条件时，用户可与本公司协商。
3、技术参数
3.1基本技术参数
额定电压 | KV | 35 |
***电压 | KV | 40.5 |
额定电流 | A | 1250、1600、2000 |
额定短路开断电流 | KA | 31.5 |
4s热稳定电流 | KA | 31.5 |
额定动稳定电流 | KA | 80 |
额定雷电冲击耐受电压 | KV | 185（峰值） |
额定1min工频耐受电压 | KV | 95 |
外壳防护等级 | | IP20 |
母线系统 | | 单母线或带旁路母线 |
外形尺寸 | mm | 1818×2960（3860）×3650 |
重量 | ㎏ | ≈3200 |
3.2真空断路器及操动机构技术参数
额定电压 | KV | 35 |
额定电流 | A | 1250、1600、2000 |
额定短路开断电流 | KA | 25、31.5 |
额定短路关合电流 | KA | 63、80（峰值） |
额定热稳定电流 | KA | 25/4s、31.5/4s |
额定动稳定电流 | KA | 63、80 |
额定短路开断次数 | 次 | 20 |
额定操作顺序 | | 分析-0.3s-合分析180s-合分 |
额定雷电冲击耐受电压 | KV | 185 |
额定短时工频耐受电压（1分钟） | KV | 95 |
合闸时间 | S | ≤0.09 |
分闸时间 | S | ≤0.075 |
机械寿命 | 次 | 6000、10000 |
额定电流开断次数 | 次 | 6000、10000 |
储能电动机功率 | W | 275 |
储能电动机额定电压 | V | ≈110、220 |
储能时间 | S | ≤15 |
合闸电磁铁额定电压 | V | -110、220 |
分闸电磁铁额定电压 | V | -110、220 |
辅助开关额定电流 | A | AC10、DC5 |
过渡脱扣器额定电流 | A | 5 |
3.3电压互感器技术参数
型号 | 额定电压 | 准确级 | 额定容量 （KA） | 极限负荷 （VA） |
一次线圈 | 二次线圈 | 三次线圈 |
JDZ9-35 | 35000 | 100 | | 0.2 | 40 | 500 |
0.5 | 100 | 500 |
JDZX9-35 | 35000/3 | 100/3 | 100/3 | 0.2 | 30 | 400 |
0.5 | 90 | 400 |
3.4电流互感器技术参数
型号 | 定额一次电流 （A） | 准确级组合 | 额定输出 （VA） | 4s短时热电流 （有效值）KA | 动稳定电流（稳值）VA |
LZZB7-35 | 15 | 0.2/0.5 0.2/10P15 0.5/10P15 | 15/20 15/20 50/20 | 3.0 | 8 |
20 | 4.0 | 10 |
30 | 6.0 | 15 |
40 | 8.0 | 20 |
50 | 10 | 25 |
75 | 15 | 37.5 |
100 | 20 | 50 |
150 | 25 | 62.5 |
200 | 31.5 | 80 |
300 | 0.2/0.5 0.2/10P15 | 50/50 50/50 |
400 |
500 |
600 |
800 | 40 | 100 |
1000 |
1200 |
1500 |
2000 |
注：当测量级为0.2级，额定一次电流不大于200A时，短时热电流为2秒。
型号 | 额定一次电流 （A） | 准确级及相应的额定输出（VA） | 1秒热电流 KA有效值 | 动稳定电流 KA峰值Tbyn |
0.2级 | 0.5级 | 10P10级 | 10P25级 |
| 20 30 40 50 70 100 150 200 300 400 | 30-50 | 50 | 50 | 20 | 65IIn | 212IIn |
600 800 1000 | 141IIn |
3.5避雷器主要技术参数
型号 | 避雷器 额定 电压 | 系统 额定 电压 | 避雷器 持续运 行电压 | 直流参考电压UimA不大于 | 残压8/20μs/5KA不小于 | 方波通流容量2ms18次不小于 | 冲击波通流容量4/10μs2次不小于 | 0.75UimA下泄漏电流不大于 | 泄漏比距不小于 | 外形 | 重量 |
安装高度（H） | 裙数 |
HY5WZ2 -54/134 | KV（有效值） | KV | KV峰值 | A | KA | μA | mm/KV | mm | 个 | ㎏ |
45 | 35 | 43.2 | 76 | 134 | 400 | 65 | 50 | 30 | 676 | 9 | 15 |
3.6干式变压器主要技术参数
型号 | 额定容量 | 额定电压KV | 损耗 | 短路压降 | 空载电流 | 连接方式 | 温度极限 | ***温升 | 冷却方式 |
初级 | 次级 | 空载 | 负载75℃ |
SC8-50/35 | 50 | 35 | 0.4 | 410 | 1614 | 6% | 3% | Y.Y10 | 155℃ | 100K | AN |
3.7熔断器主要技术参数
型号 | 额定电压 （KV） | 额定电流 （A） | 三相断流容量（MVA） | ***开断电流有效值（KA） | 当开断极限短路电流时***电流峰值（KA） |
RN1-35 | 35 | 7.5 10 20 30 40 | 200 | 3.5 | 1.5 1.6 2.8 3.6 4.2 |
RN2-35 | 35 | 0.5 | 1000 | 17 | 700 |
3.8隔离开关主要技术参数
型号 参数 | GN27-35/630-2035 | GN27-35/1250-31.5 |
额定电压（KV） | 35 |
***电压（KV） | 40.5 |
额定电流（A） | 630 | 1250 |
4s热稳定电流（KA） | 20 | 31.5 |
动稳定电流（KA） | 50 | 80 |
相间中心距（mm） | 460 |
5、安装
真空断路器在分、合闸时产生的动负载约为2.5倍柜总重量，开关柜基础参考图4进行设计和实施。
6、安装程序及注意事项
●将开关柜按排列顺序放置在基础上，调整好成组开关柜的直线度、垂直度、水平度，用地角螺栓或焊接方法将开关柜坚固在基础槽钢上；
●用M12*48螺栓进行柜间连接；
●安装主母线时，应打开母线室顶盖板进行安装，连接母线时接触面应平整，无污物并涂中性凡士林油，安装好后坚固顶盖板；
●安装一次电缆时，电缆头制作完后，将电缆头固定在支架上，电缆施工完后，用盖板将电缆室与电缆沟封隔；
●连接柜间接地母线，使其沿开关柜排列方向连成一体；
●安装二次电缆，电缆由柜底沿继电器室左侧穿入，分按到相应的端子排上，二次电缆施工完后，应封盖电缆孔。
7、调整
按照断路器及其操作机构产品使用说明书的要求及调试方法调好断路器的分合闸速度及有关参数。
按照隔离开关安装使用说明书的要求，调整好隔离开关。
8、开关柜的联锁要求
当主母线送电时，前后门均不能打开，上、下隔离均不能操作，不能挂接地线，当断路器分断后，可挂接地线，但不能进行合闸操作。
9、开关柜二次接线
用户可根据自己的系统要求选择控制电源和配电断路器的控制电器，并设计相应开关柜的二次原理图。图5是控制电源或机构的断路器柜的控制及保护原理图，图6是相应的断路器的内部接线图，给用户设计时参考。
10、使用与维护
开关柜在投入运行前，应认真核对铭牌所标技术数据与运行线路所要求的技术数据是否一致；
彻底清扫开关柜内的灰尘和异物，对所有绝缘件的内外表面用工业酒精或丙酮擦拭干净，对有裂纹或破损的绝缘件应及时更换；
对设备所有坚固件进行认真检查，以排除松脱现象，对传动及接触连接部位用工业用黄腊油涂敷润滑，不得有卡阻现象；
完成上述调整及准备工作后，通过机构对断路器进行储能、合闸、分闸试操作，如正常即可通电运行；
开关柜在正常运行时，应对运行情况如实记录，并按断路器及机构的各自使用说明书的要求，作好定期的维护保养工作。
开关柜的包装、运输、存放。
11、包装
开关柜的包装应符合GB11022及成品包装规范的要求；
开关柜主母线单独包装固定在包装箱内；
开关柜上部（母线箱）及下部（隔离及其它电源器元件）分开包装，上、下部现场组装；
开关柜应随箱供给下列文件：
a.成品合格证明书；
b.装箱单；
c.成品安装使用说明书；
d.主要是器系统图、辅助回路接线图、设备清单；
e.专用工具。
12、运输
开关柜可以用铲车搬运，也可用吊车搬运；
开关柜在运输、装卸时不许倒置、碰撞和剧烈震动。
13、存放
开关柜不用时应存放在干燥、通风良好，没有腐蚀性气体的室内；
应防止雨淋，以免受潮；
开关柜开箱后，不得随意拆卸电器元件及零部件。
14、订货须知
订货时用户应提出以下资料：
a.一次方案系统图及电器元件技术数据；
b.二次原理图及元器件技术数据；
c.开关柜排列图及平面布置图；
d.注明主母线，分支母线材料规格；
e.需要备品备件请在订货时提出。
